Hướng dẫn dùng lệnh Array trong CAD để nhân bản đối tượng dễ dàng

Bạn muốn sao chép hoặc nhân bản nhanh các đối tượng trong AutoCAD nhưng chưa biết cách thực hiện. Bài viết này sẽ tổng hợp và hướng dẫn cách sử dụng lệnh Array trong CAD để nhân bản đối tượng một cách dễ dàng.

I. Lệnh Array trong CAD là gì? Cách tạo lệnh Array trong CAD

1. Lệnh Array trong CAD là gì?

Lệnh Array là một công cụ giúp tạo ra các bản sao của đối tượng được chọn và sắp xếp chúng thành một mô hình (mảng). Đối tượng ban đầu mà bạn muốn nhân bản được gọi là đối tượng nguồn.

Có ba loại mảng:

Mảng chữ nhật: Tạo một mảng hình chữ nhật.

Mảng cực: Tạo một mảng quay quanh một trục.

Mảng theo đường dẫn: Tạo một mảng dọc theo một đường dẫn.

2. Cách tạo lệnh Array trong CAD

Có 02 cách gọi lệnh Array trong CAD:

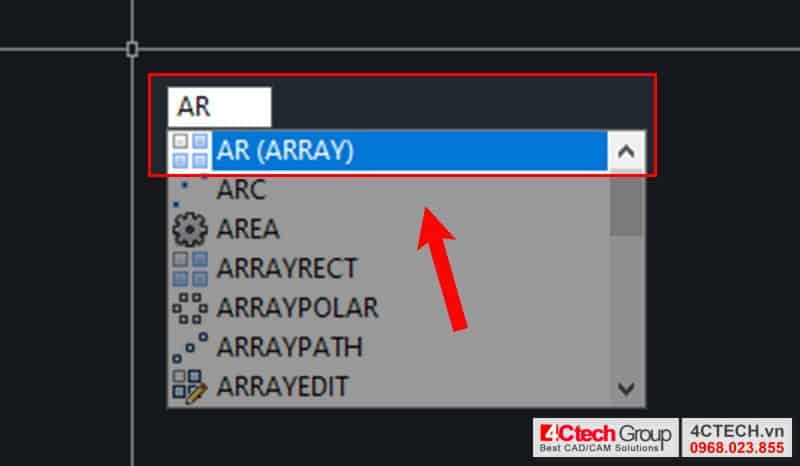

Từ bàn phím, nhập lệnh AR (ARRAY) và nhấn phím Space hoặc Enter.

Trên thanh công cụ Home, chọn nhóm Modify, sau đó chọn lệnh Array.

II. Lệnh Rectangular trong CAD

1. Cách tạo lệnh Rectangular

Bước 1: Nhấp chọn Tab Home > Chọn nhóm Array > Chọn lệnh Rectangular.

Bước 2: Chọn các đối tượng để tạo Array > Nhấn phím Space hoặc Enter. Một mảng hình chữ nhật mặc định sẽ hiển thị.

Bước 3: Bạn có thể thay đổi các giá trị trên thanh Array context.

2. Cách thêm mảng vào Rectangular Array

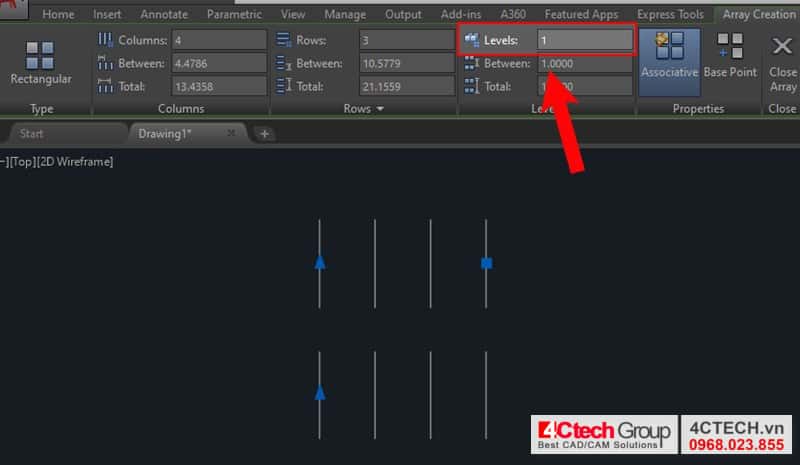

Trong thanh Array context ở bước 3 ở trên > Chọn Levels > Nhập số cấp độ mong muốn.

3. Cách chỉnh sửa số lượng mục trong Rectangular Array đã tạo

Để sửa số lượng mục trong một Rectangular Array, bạn kéo một điểm cố định ở phía trên bên trái hoặc phía dưới bên phải để thay đổi số lượng hàng hoặc cột.

III. Lệnh Path Array trong AutoCAD

1. Cách tạo một Path Array

Cách dễ nhất để tạo lệnh Array trong CAD dưới dạng Path Array là tạo chúng trước, sau đó sử dụng các công cụ trên thanh contextual ribbon hoặc Properties palette để điều chỉnh.

Bước 1: Click vào tab Home > Chọn nhóm Array > Chọn lệnh Path Array.

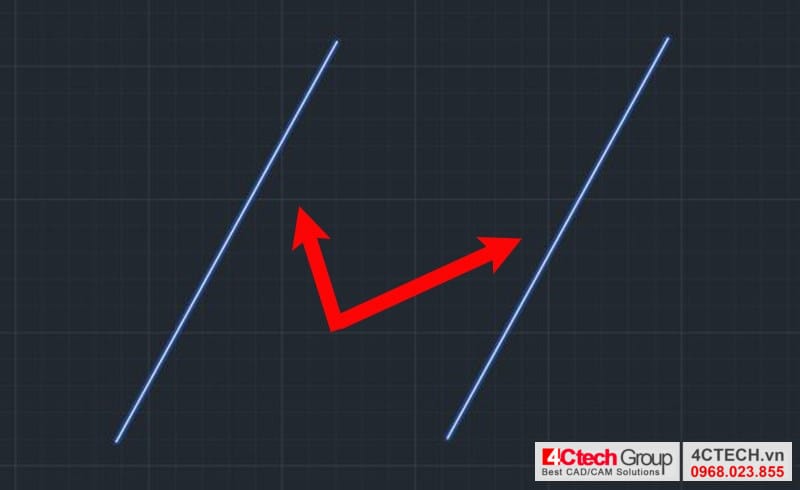

Bước 2: Chọn các đối tượng để tạo Array > Nhấn phím Space hoặc Enter.

Bước 3: Chọn đối tượng trung gian để xác định cách phân bố các đối tượng dọc theo đường dẫn và nhấn phím Space.

Bước 4: Thành quả. Các đối tượng đã được nhân bản thêm.

2. Để xác định khoảng cách giữa các đối tượng trong Array trên một đường dẫn

Bước 1: Chọn các mục trong mảng vừa tạo ở trên.

Bước 2: Trong thanh Array context ribbon > Điều chỉnh khoảng cách mong muốn ở phần Between.

3. Điền thông tin cho các đối tượng trong Array sau khi thay đổi độ dài đường dẫn (cửa sổ thuộc tính)

Sử dụng phương pháp này khi Path Array thuộc dạng liên kết, cửa sổ thuộc tính Properties window được hiển thị.

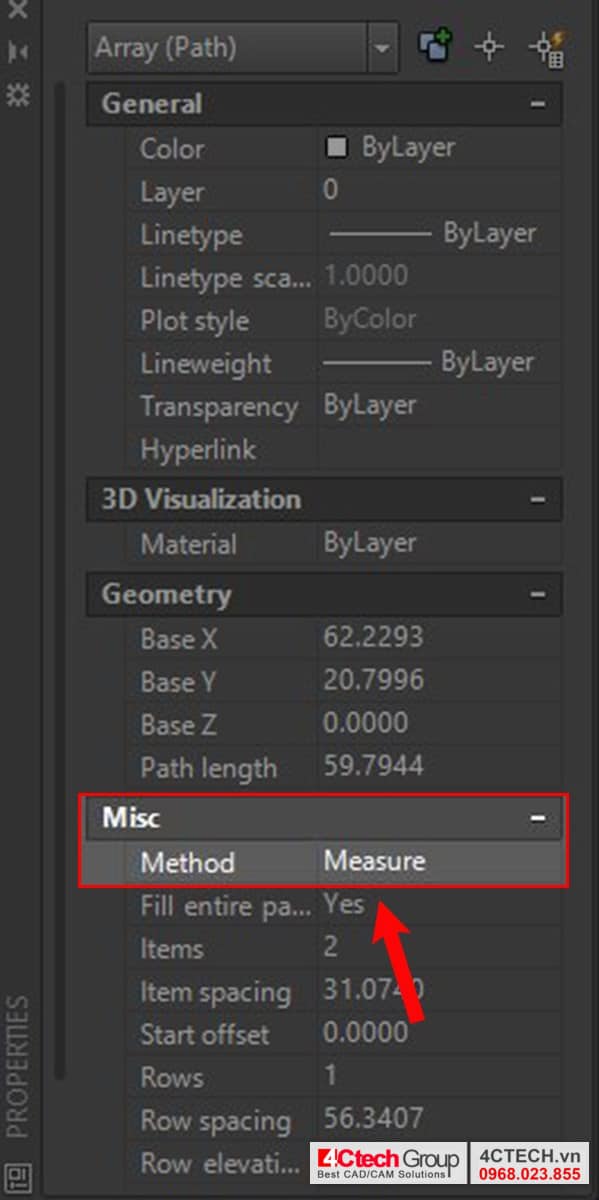

Bước 1: Chọn các mục trong mảng vừa tạo ở trên và nhấn tổ hợp phím Ctrl + 1 để hiển thị cửa sổ thuộc tính Properties.

Bước 2: Dưới phần Misc, đảm bảo rằng Phương thức đang được thiết lập là Measure.

4. Điều chỉnh vị trí của đối tượng trên Path Array

Sử dụng cách này nếu Path Array thuộc dạng liên kết và thanh ribbon được hiển thị. Tùy chọn này xác định liệu các mục có được sắp xếp song song với nhau hay theo mối liên kết của đường dẫn.

Bước 1: Chọn các mục trong mảng vừa tạo ở trên.

Bước 2: Chọn Align Items trong phần Properties.

5. Thay đổi khoảng cách giữa các mục trong một Path Array

Bước 1: Chọn các mục trong mảng vừa tạo ở trên.

Bước 2: Nhấp vào biểu tượng mũi tên lên trên đối tượng trung gian.

Bước 3: Dịch chuyển con trỏ dọc theo đường dẫn để điều chỉnh khoảng cách giữa các mục và sau đó nhấp vào Yes.

IV. Lệnh Polar Array trong CAD

1. Tạo Polar Array

Bước 1: Nhấp vào tab Home > Chọn nhóm Array > Chọn lệnh Polar Array.

Bước 2: Chọn các mục cần tạo Array > Nhấn phím Space và xác định một điểm trung tâm.

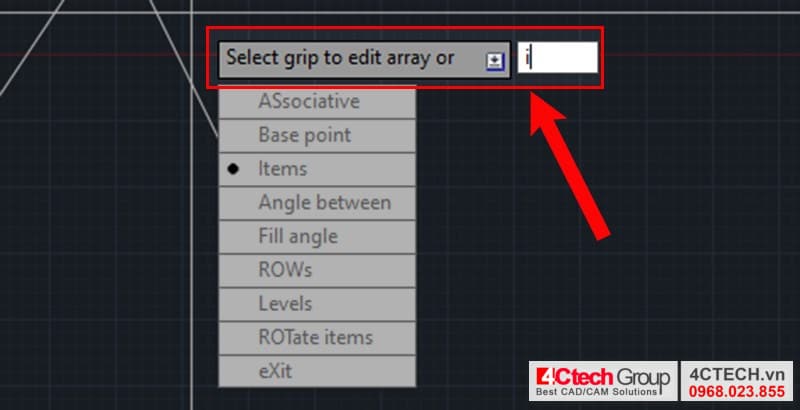

Bước 3: Sau khi chọn điểm trung tâm, lệnh Array sẽ tự động hiển thị các mục đều nhau. Nếu bạn muốn thay đổi, hãy nhập I (Items) và nhấn phím Space.

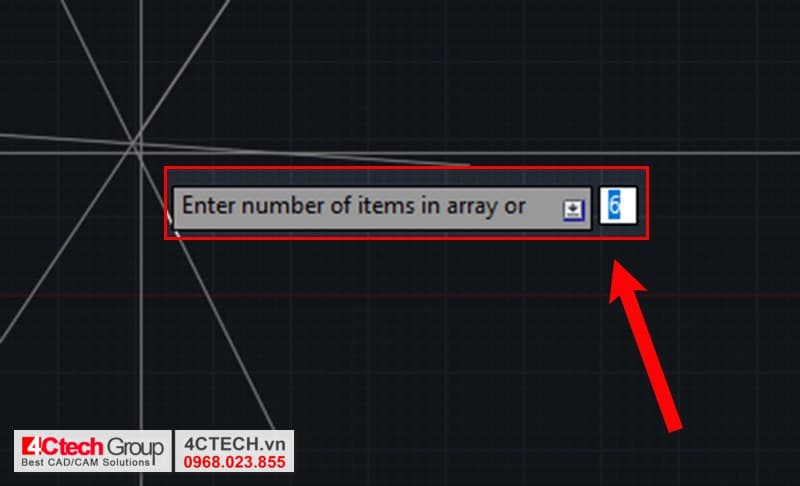

Bước 4: Nhập số lượng mục muốn trong Array.

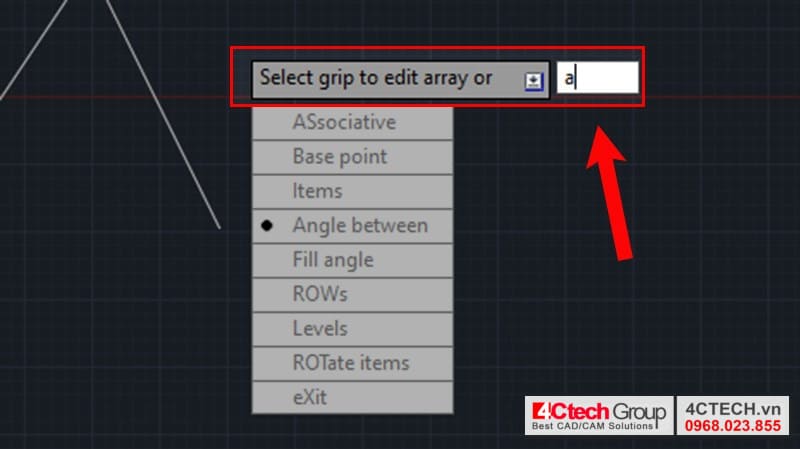

Bước 5: Nhập A (Góc) > Nhấn phím Space để nhập góc.

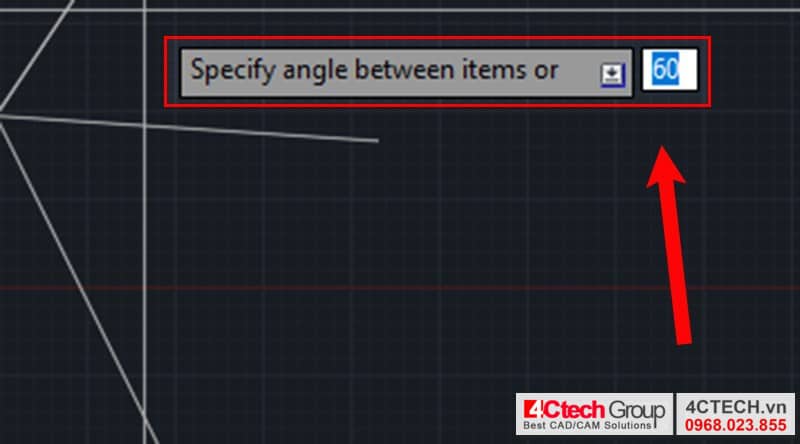

Bước 6: Nhập giá trị góc tọa độ bạn muốn tạo. Bạn cũng có thể kéo điểm cố định mũi tên để điều chỉnh góc mảng.

Bước 7: Kết quả.

2. Điều chỉnh Xoay đối tượng trong Polar Array

Bước 1: Chọn các đối tượng trong Mảng (Array).

Bước 2: Chọn Rotate Items trong phần Properties.

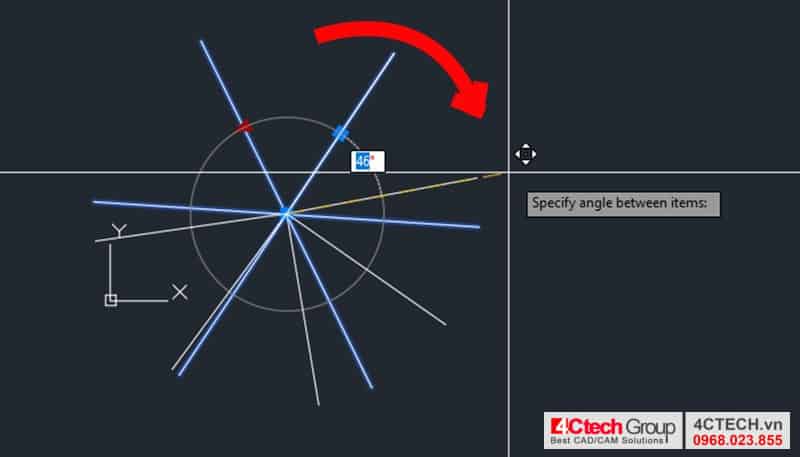

3. Điều chỉnh góc giữa các mục trong một Polar Array

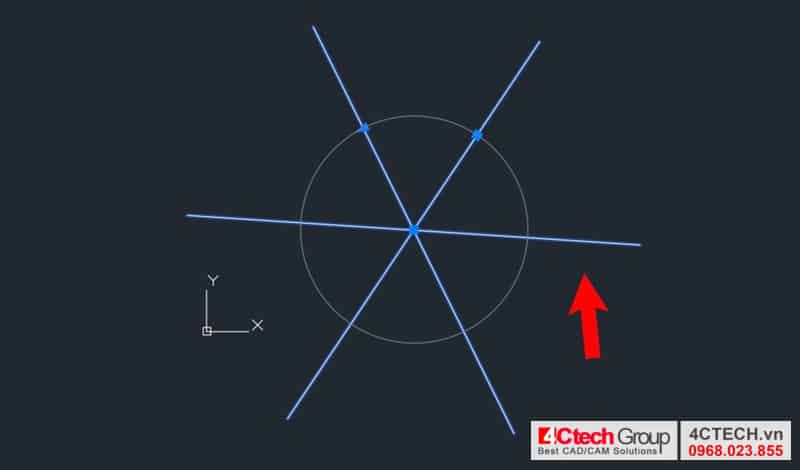

Bước 1: Chọn các đối tượng trong Mảng (Array).

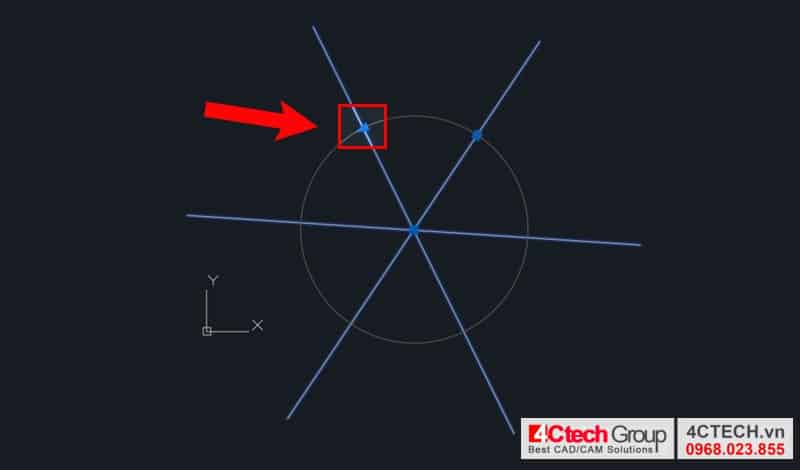

Bước 2: Nhấp vào biểu tượng mũi tên lên trên đối tượng.

Bước 3: Di chuyển con trỏ để điều chỉnh góc giữa các mục và sau đó nhấp vào Yes.
